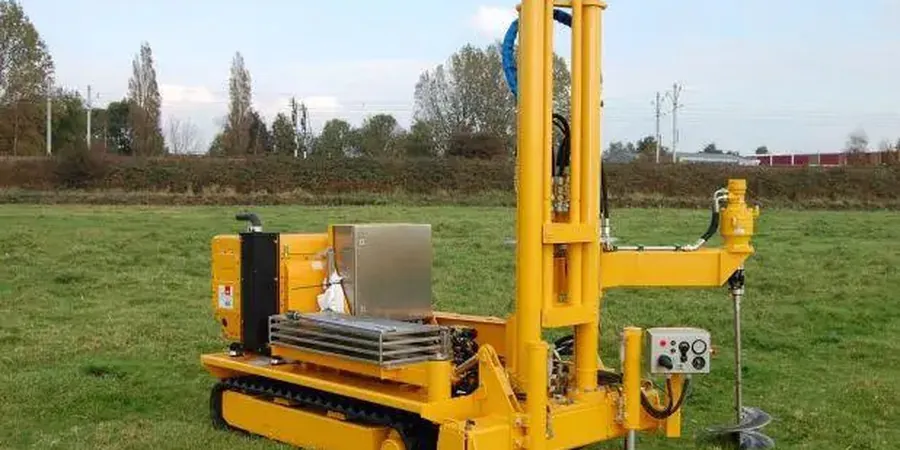

El equipo que movilizamos con más frecuencia en Concepción es un penetrómetro estático de 20 toneladas montado sobre orugas. La punta cónica instrumentada, de 60 grados y sección de 10 cm², se hinca en el terreno a una velocidad controlada de 2 cm/s mientras sensores de presión y fricción lateral transmiten datos en tiempo real a la unidad de adquisición. En los suelos de la cuenca del Biobío —donde alternan arenas finas saturadas, limos orgánicos y arcillas blandas— esta capacidad de registro continuo marca la diferencia entre un perfil estratigráfico preciso y una interpretación errónea. A diferencia del SPT, que entrega valores cada metro de forma discontinua, el CPT nos permite detectar lentes delgadas de material suelto que pasarían desapercibidos con otros métodos. La conformación aluvial del valle, sumada a la sismicidad que caracteriza a Concepción, exige este nivel de detalle en cada campaña de exploración geotécnica. Para proyectos sobre depósitos arenosos del río Biobío, el CPT suele combinarse con un análisis de licuefacción específico basado en los datos de presión de poros que el cono registra durante la penetración.
En los suelos blandos y saturados de Concepción, el CPT entrega una radiografía continua del subsuelo que ningún sondeo a intervalos logra igualar.
Metodología y alcance
El error más repetido en la zona de Concepción es asumir que un perfil de SPT basta para caracterizar un suelo con intercalaciones finas de ceniza volcánica o arenas limosas con fractura frágil. Hemos visto proyectos de edificación en altura en el sector de Collao donde el SPT no detectó una capa de arena limosa de apenas 40 cm a 6 metros de profundidad; esa capa, bajo carga cíclica por sismo, activó un mecanismo de asentamiento diferencial que obligó a reforzar la cimentación con inyecciones de compensación. El CPT, al registrar la resistencia de punta (qc) y la fricción lateral (fs) cada 2 cm, identifica esas transiciones sutiles que definen el comportamiento del suelo. La relación de fricción (Rf) y la presión de poros (u2) nos permiten clasificar el suelo directamente desde la correlación de Robertson (2016), sin depender de muestras alteradas. En el puerto de Talcahuano y en los terrenos de borde río, donde la napa freática está a menos de 2 metros, el ensayo CPT evita el colapso del sondeo que a menudo complica las perforaciones tradicionales con cuchara partida. El sistema de empuje hidráulico mantiene la penetración estable incluso en esos suelos saturados tan típicos de Concepción. Los parámetros de resistencia al corte no drenada (Su) y el módulo de deformación se derivan luego con factores empíricos calibrados para la geología local, siguiendo lo establecido en la normativa chilena NCh3171 para diseño sísmico de fundaciones.
Consideraciones locales
En Concepción, con frecuencia vemos que se subestima el riesgo de falla por corte en arcillas blandas con intercalaciones de arena fina cuando el perfil se construye únicamente con ensayos discontinuos. Un CPT mal ejecutado —o directamente omitido— en un terreno de la ribera norte del Biobío puede pasar por alto una capa de arena limosa suelta a 8 metros de profundidad; esa capa, bajo un sismo como el de 2010, es candidata perfecta para licuefacción con flujo lateral. El CPT con medición de presión de poros nos permite evaluar el potencial de licuefacción mediante el índice de comportamiento del suelo (Ic) y las correlaciones de Boulanger & Idriss (2014), adaptadas a la sismicidad de la zona. La NCh433.Of1996 modificada en 2012 exige para Concepción —zona sísmica 3— estudios de respuesta de sitio que incluyan la rigidez del suelo con la profundidad. Sin un perfil continuo de resistencia, esa exigencia se cumple a medias, y la responsabilidad recae sobre el ingeniero calculista que confía en datos incompletos. Un ensayo CPT bien interpretado reduce la incertidumbre y evita sobrecostos en recalces o inyecciones posteriores.
Normativa aplicable
ASTM D5778-20: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh3171:2018 – Diseño estructural – Disposiciones generales y combinaciones de carga, NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios (Zona Sísmica 3, Concepción), Boulanger & Idriss (2014) – CPT and SPT Based Liquefaction Triggering Procedures, Robertson (2016) – Cone Penetration Test (CPT)-Based Soil Behaviour Type (SBT) Classification System
Preguntas frecuentes
¿Qué diferencia hay entre un CPT y un SPT para los suelos típicos de Concepción?
El SPT entrega valores de resistencia N cada metro y recupera una muestra alterada. En los suelos de Concepción, con frecuentes intercalaciones de arena fina y limo, el CPT registra resistencia de punta, fricción lateral y presión de poros cada 2 cm, lo que permite detectar capas delgadas que el SPT fácilmente omite. Además, el CPT no requiere perforación previa y evita el colapso del sondeo en suelos blandos saturados, algo común en la ribera del Biobío.
¿Hasta qué profundidad puede llegar un ensayo CPT en la zona de Concepción?
Con nuestro equipo de 20 toneladas alcanzamos entre 15 y 25 metros en los suelos típicos del valle. La profundidad final depende del rechazo: cuando la resistencia de punta supera los 40-50 MPa o encontramos un estrato muy denso, detenemos el ensayo para proteger la instrumentación. En sectores como el centro de Concepción, con gravas fluviales a mayor profundidad, el rechazo suele ocurrir antes que en los terrenos de borde río.
¿Qué parámetros del suelo obtengo con un CPT y para qué sirven en el diseño de fundaciones?
El ensayo entrega qc (resistencia de punta), fs (fricción lateral) y u2 (presión de poros). Con estos calculamos la resistencia al corte no drenada (Su) en arcillas, el ángulo de fricción (φ') en arenas, el módulo de deformación (E) y la clasificación del suelo según Robertson. Estos parámetros se usan directamente en el diseño de fundaciones superficiales y profundas conforme a la NCh3171.
¿Cuál es el costo de un ensayo CPT en Concepción y qué incluye ese valor?
El rango de precio para un CPT estándar en Concepción va de $69.000 a $103.000, dependiendo de la profundidad alcanzada y de si se requiere medición sísmica adicional. El valor incluye la movilización del equipo al sitio, la ejecución del ensayo con registro continuo, el informe con perfil de qc, fs y u2, la clasificación del suelo por correlación y la interpretación de parámetros geotécnicos. Para proyectos con varios sondeos aplicamos tarifas por campaña.
