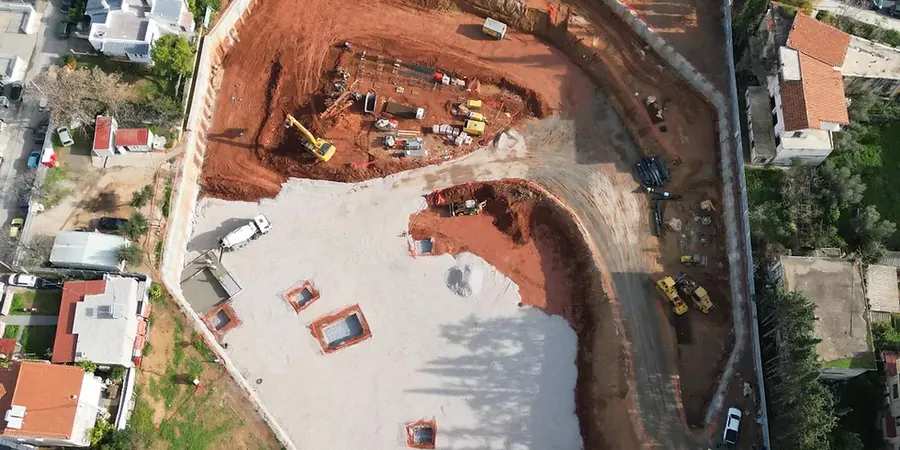

El crecimiento vertical en el Gran Concepción, particularmente en el eje de Avenida Chacabuco y el Barrio Universitario, ha empujado las construcciones a ocupar suelos que alternan arenas del Biobío con depósitos de limo orgánico y niveles freáticos que aparecen a menos de 2 metros de profundidad en muchos sectores. Diseñar una excavación profunda en Concepción exige entender esta estratigrafía errática heredada de la cuenca fluvial y el paleo-estuario. Nuestro equipo técnico enfrenta estos proyectos integrando el diseño geotécnico de excavaciones profundas con modelos de elementos finitos que simulan la interacción suelo-estructura durante cada etapa constructiva, un paso obligado cuando se trabaja junto a edificaciones patrimoniales o torres de más de 20 niveles. Para la caracterización previa del subsuelo, complementamos el análisis con un ensayo CPT que permite definir la resistencia de punta en perfiles de arena densa sin alterar la muestra, lo que es crítico para calibrar los módulos de reacción en el modelo numérico.
En suelos con napa freática a 1.5 metros y arenas limpias, un diseño sin análisis acoplado tensión-deformación puede subestimar los desplazamientos laterales en más del 40%.
Normativa aplicable
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh3171 - Diseño estructural - Excavaciones, entibaciones y socalzados, ACI 318-19 - Requisitos de reglamento para concreto estructural (muros pantalla), NAVFAC DM 7.2 - Foundations and Earth Structures (análisis de empujes)
Preguntas frecuentes
¿Qué normativa rige el diseño de excavaciones profundas en Chile?
El diseño se enmarca en la NCh2369.Of2003 para las solicitaciones sísmicas sobre los sistemas de entibación, la NCh1508 para los estudios de mecánica de suelos y la NCh3171 que establece los requisitos específicos para excavaciones, entibaciones y socalzados. Complementariamente, se aplican las disposiciones del D.S. 61 para el diseño sísmico de edificios que interactúan con la excavación.
¿Cómo influye el nivel freático alto de Concepción en una excavación profunda?
En gran parte del radio urbano de Concepción, especialmente en el sector de Collao y el centro, la napa se encuentra a menos de 2 metros. Esto obliga a diseñar sistemas de achique o muros pantalla impermeables que corten el flujo. El diseño geotécnico debe incorporar el riesgo de sifonamiento en arenas finas y verificar la estabilidad hidráulica del fondo de la excavación mediante el análisis del gradiente crítico.
¿Qué parámetros del suelo determinan el tipo de entibación a utilizar?
Los parámetros clave son la cohesión no drenada (Su) en suelos finos, el ángulo de fricción efectivo en arenas, la densidad relativa y la permeabilidad. En Concepción, la presencia de intercalaciones de arena y limo obliga a considerar el parámetro de presión neutra 'B' y los módulos de deformación de cada estrato. Estos valores se obtienen de ensayos triaxiales CIU y SPT con medición de energía para definir el sistema más eficiente.
¿Cuánto cuesta un diseño de excavación profunda para un edificio en el centro de Concepción?
El costo varía en función de la profundidad, la complejidad geotécnica y el número de etapas constructivas a modelar. Para proyectos en la zona céntrica de Concepción, el rango habitual se sitúa entre $988.000 y $4.445.000, dependiendo de si se requiere modelación 2D o 3D y de la extensión de la campaña de ensayos necesaria para calibrar el modelo constitutivo del suelo.
¿Se considera el sismo en el diseño de la entibación?
Sí, es obligatorio. La NCh2369.Of2003 exige incluir el empuje sísmico del suelo sobre los elementos de contención. Utilizamos métodos pseudo-estáticos de Mononobe-Okabe para calcular el incremento de presión lateral, y en excavaciones de más de 8 metros realizamos un análisis dinámico simplificado para verificar que los desplazamientos acumulados durante el evento sísmico no comprometan las estructuras vecinas.
