MASW / VS30 en Concepción: Perfiles de Velocidad de Onda de Corte

El suelo de Concepción cambia drásticamente entre el centro cívico, emplazado sobre depósitos fluviales del Biobío, y sectores como Collao o las laderas de Nonguén, donde afloran suelos residuales de la Cordillera de la Costa. Esa diferencia no es solo geográfica: define cómo se moverá el terreno durante un sismo. Para cuantificarlo, medimos la velocidad de onda de corte (Vs) con el método MASW. Un perfil de VS30 realizado con geófonos de baja frecuencia en un sitio y otro en otro puede mostrar valores de 180 m/s contra 450 m/s, cambiando totalmente la clasificación sísmica de la norma NCh433. En Concepción, donde el terremoto de 2010 dejó lecciones duras en suelos blandos, este dato es la base de cualquier diseño sismorresistente. Antes de definir la cimentación, conviene complementar con un ensayo CPT cuando se necesita una estratigrafía continua sin alteración de muestras en zonas de limos arenosos.

Un valor de VS30 inferior a 180 m/s en suelos de Concepción clasifica el sitio como Tipo E, lo que exige un espectro de diseño más conservador.

Metodología y alcance

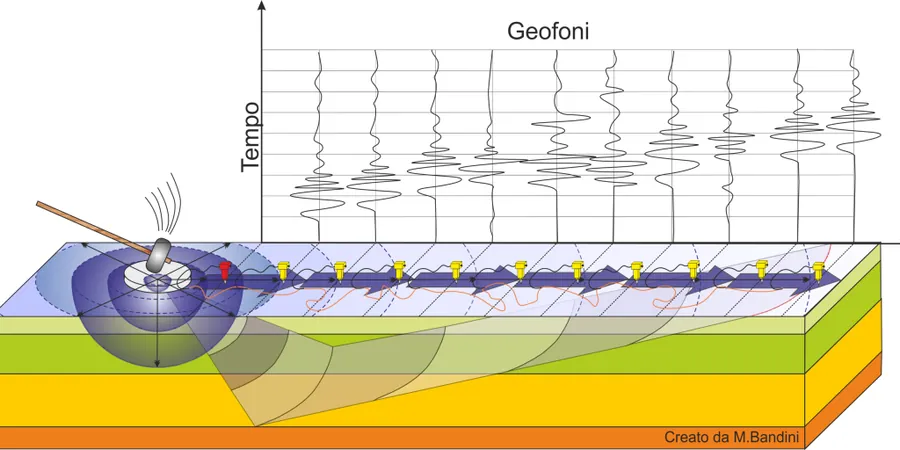

Para los perfiles en Concepción usamos un sismógrafo multicanal conectado a un tendido de 24 geófonos verticales de 4.5 Hz, espaciados entre 1 y 3 metros según la profundidad de investigación requerida. La fuente de energía es una comba instrumentada de 8 kg sobre placa metálica; en zonas urbanas con ruido ambiental alto, como el barrio universitario, apilamos entre 5 y 10 golpes por punto para mejorar la relación señal-ruido. El dato crudo se procesa con transformada de onda f-k y análisis de curva de dispersión, extrayendo el modo fundamental de Rayleigh para invertir el perfil 1D de Vs hasta 30 metros. El equipo se calibra semanalmente contra un sitio de referencia en roca. Para terrenos con alta heterogeneidad lateral, como rellenos antrópicos en la ribera norte, la combinación con refracción sísmica permite mapear contactos entre capas blandas y competentes antes de invertir el modelo de ondas superficiales.

Consideraciones locales

Concepción se expandió sobre el llano fluvial del Biobío durante el siglo XX, muchas veces sin registro de los depósitos de meandros antiguos ni de los rellenos artificiales ejecutados tras el terremoto de 1960. Ese desarrollo urbano dejó sectores completos, como parte de Pedro de Valdivia, sobre paquetes de suelos potencialmente licuables. La clasificación sísmica basada en VS30 es la primera línea de defensa: un perfil con velocidades inferiores a 200 m/s en los primeros 15 metros obliga a revisar el potencial de licuefacción con ensayos SPT complementarios. Omitir esta medición en una ciudad con la historia sísmica de Concepción implica asumir un factor de amplificación dinámica desconocido, que puede duplicar las aceleraciones en superficie respecto al basamento rocoso. La microzonificación oficial de la ciudad reconoce al menos cuatro tipos de respuesta sísmica, todos validables con sísmica activa.

Parámetros técnicos

Parámetro	Valor típico
Norma de Clasificación Sísmica	NCh 433.Of1996 Mod.2012, D.S. 61
Rango de Profundidad	30 metros bajo superficie (VS30)
Tipo de Ondas	Superficiales Rayleigh, modo fundamental
Equipo Sísmico	Sismógrafo multicanal 24 bits, geófonos 4.5 Hz
Fuente de Energía	Impacto vertical con comba 8 kg, placa circular
Parámetro Medido	Velocidad de onda de corte promedio (Vs30)

Servicios técnicos asociados

Perfil MASW 1D con Vs30

Tendido lineal de 24 geófonos para obtener el perfil de velocidades de onda de corte hasta 30 metros. Incluye curva de dispersión, modelo invertido y clasificación de sitio según NCh433.

Arreglo MASW 2D

Desplazamiento secuencial del tendido a lo largo de una línea de exploración para mapear variaciones laterales de rigidez. Útil en terrenos con rellenos irregulares o contactos geológicos inclinados.

Determinación de VS30 con Refracción

Combinación de tomografía sísmica de refracción con análisis de ondas superficiales para calibrar el modelo de velocidades en perfiles con inversión de velocidad.

Preguntas frecuentes

¿Qué diferencia hay entre un MASW y un ensayo de refracción sísmica en Concepción?

El MASW mide ondas superficiales (Rayleigh) y entrega un perfil 1D de Vs bajo el centro del tendido. La refracción sísmica registra ondas de cuerpo (P) y mapea contactos entre capas con distinta rigidez. En Concepción, donde hay depósitos fluviales con inversiones de velocidad, combinamos ambos métodos para no subestimar espesores blandos sobre capas rígidas.

¿Cuánto terreno necesito para ejecutar un tendido MASW en mi proyecto?

Para un perfil VS30 estándar se requiere un espacio libre de al menos 46 metros de largo, con el punto de medición al centro. En sitios urbanos reducidos podemos acortar el tendido, pero la profundidad de investigación disminuye proporcionalmente.

¿Cuál es el costo aproximado de un estudio MASW con VS30 en Concepción?

El rango de inversión para un perfil MASW con determinación de VS30 en la zona de Concepción varía entre $756.000 y $1.618.000, dependiendo de la cantidad de puntos de medición, la accesibilidad del terreno y si se requiere combinación con otros métodos geofísicos.
